凸輪分割器，在工程項目上又被稱為凸輪分度器、間歇分割器。蘇州凸輪分割器/潭子凸輪分割器/德士凸輪分割器它是一種高精密的旋轉設備，在當今自動化技術的規定下，凸輪分度器看起來至關重要。

安裝在入力軸中的屬七和弦凸輪與出力數控沖床聯接，以軸向置入在出力數控沖床圓上表層的凸輪滾子，與凸輪的光潔度支撐點肋在他們相對應的斜坡作線形觸碰。

當入力軸旋轉時，凸輪滾子依照給出的偏移曲線圖轉動出力數控沖床，而與此同時又沿肋的斜坡翻轉。在肋與凸輪的內孔均衡的地區里，即在靜態數據范疇內，滾子接入其軸，但出力數控沖床自身并不轉動。光潔度支撐點肋一般與2個或三個凸輪滾子觸碰，便于入力軸的轉動可勻稱地傳輸?shù)匠隽S。假如在光潔度支撐點肋的凸輪表層和凸輪滾子中間有不絲滑狀況，則會危害分割器。根據調節軸中間的間距可調節轉動不暢順的狀況?？筛鶕?jù)調節預負載來貼近凸輪滾子和凸輪的延展性區，進而提升分割器的剛度。其構造和作用是屬七和弦凸輪和凸輪滾子緊密結合的很好的特性，能開展快速實際操作。

推動系統軟件

一、與分割器鍵入軸相互連接的推動件有：皮帶盤、鏈輪鏈條、同步帶、傳動齒輪、連軸器等

因?yàn)樨?fù)載脈動飲料，凸輪軸轉距在一周中有正負極轉變。而凸輪特點僅有在凸輪軸以一定速率旋轉時，才可以得到充分發揮。因此凸輪軸轉動的多變性給分割器所施加的轉距會顯著擴大，給間歇性健身運動造成不小的危害。因而，凸輪軸上不能用造成滾動的傳動帶，造成脈動飲料的傳動鏈條和有間隙的傳動齒輪推動。應用傳動帶或傳動鏈條務必脹緊。應用傳動齒輪精密度要高，要想辦法解決齒合間隙問題。應用同步皮帶的優勢較多：與其他姿勢同歩；輸送帶與皮帶盤既磨擦都不造成間隙；震動小，可完成快速；采用大直徑的皮帶盤，水泵飛輪效果非常的好。

一般狀況下，分割器鍵入軸產生軸鍵入鍵連接構造。在傳動系統全過程中，因?yàn)橹T要素的多變性和推動負載的脈動飲料性，非常容易使鍵連接松脫，發生相互配合間隙。使鍵入軸健身運動不持續，造成沖擊性。那樣不但聯接件易毀壞其內部的凸輪和圓柱滾子軸承。因此，在聯接時要細心調節，在應用全過程時要常常查驗。

二、分割器輸出傳動系統方法有二種

1、立即傳動系統；

2、間接性傳動系統。間接性傳動系統應盡量減少發生反方向沖擊性。

與分割器輸出端相互連接的構造有以下幾類：

1、與軸根據法蘭或套連接；

2、孔軸相互配合根據鍵連接；

3、法蘭中間的聯接。

因?yàn)檩敵龅拈g斷性，由靜止不動到健身運動，由健身運動到靜止不動，慣性力矩大。再再加上聯接件的相互配合間隙，通常非常容易在輸出端與聯接件中間造成松脫。導致輸出傳動設備的前沖或落后，造成震動。那樣不但減少了輸出精度，并且會比較嚴重地毀壞分割器以及內部的凸輪及圓柱滾子軸承。

在這里，要留意以下幾個方面：

1、孔、軸相互配合間隙不可以過大，鍵連接不可以很松；

2、軸與軸連接，法蘭中間聯接不可以軸力或傾斜，以確保平行度；

3、法蘭聯接充注螺母，并且用地腳螺栓扭緊。

主要用途

凸輪分割器是完成間歇性健身運動的組織，具備測量范圍高精度、運行穩定、傳送扭距大、精確定位時鎖緊、結構緊湊、體型小、噪音低、快速特性好、使用壽命長等鮮明特點，是取代槽輪機構、槽輪機構、不徹底傳動齒輪組織、氣動式操縱組織等傳統式組織的理想化商品。

凸輪分割器廣泛運用于制藥設備、壓力機自動上料機構、食品包裝材料機械設備、玻璃機械廠、陶瓷設備、煙草機械、灌裝機械、印刷設備、機械制造、數控加工中心全自動換刀設備等必須把持續運行轉換為步進電機姿勢的各種各樣自動化設備上。

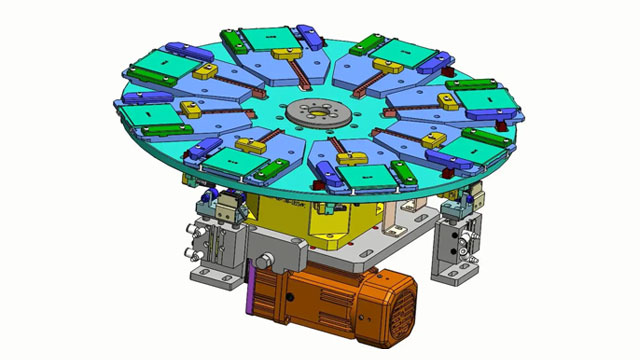

它的機械系統：一根由電機驅動器的鍵入軸，凸輪副，輸出軸或法蘭盤。用以安裝產品工件及定位工裝夾具等負荷的輪盤就安裝在輸出軸上。

凸輪分割器結構類型歸屬于一種室內空間凸輪屬七和弦組織，在各種自動機械中關鍵完成了下列作用：

1、圓上方位上的間歇性運輸；

2、平行線方位上的間歇性運輸；

3、晃動推動機械臂。

凸輪分割器具有以下突出優點：承載扭矩大，運轉平穩，高速高精，性能優越，分割器定位精度高，沒有累計誤差，使用壽命長，內部結構簡單可靠，安裝靈活方便，免維護，輸出扭矩大，尤其是和圓盤間歇回轉機構能承受大慣量重型負載，具有其他機構不可比擬的優越性。
