運用好凸輪間歇分割器選型條件，選型其實是比較簡單的，那么不常用的凸輪間歇分割器選型條件有哪些呢？比如：心軸型的（DS）或者選擇平行共軛型（PU）的選型。今天由櫻田鑫小編來跟大家分享下~

  對于鏈條、履帶轉動的設備我們通常會選擇心軸型的（DS）或者選擇平行共軛型（PU）的。選型時需要提供以下數據：1.鏈輪直徑；2.工位數，鏈輪轉一圈，停留的次數；3.總負載，包括鏈盤重量，鏈條、履帶長度，產品重量；4.轉位時間，從一個工位轉動到下一個工位所需要的時間；5.靜止時間，轉到目標位置之后停留的時間；

  對于轉盤/圓盤凸輪間歇分割器，這種常用的分割器，選型條件又有哪些呢？

  1.每個工件的重量是多少;2.動和停的時間比例;3.驅動角是多少;4.圓盤的直徑是多少毫米;5.盤子的材質是多少公斤等等; 掌握這幾項參數后，就可以很方便的進行基本的凸輪間歇分割器選型和判斷了。

  根據整個工件圓盤的負重要求，凸輪間歇分割器的負重承載能力，即受力情況，這里也常用動態扭矩和靜態扭矩來表示，這些標出承受能力和凸輪分割器使用的軸承有關，分割器所有的重量都要計算在內，轉盤，工件，夾具以及生產過程中所要施加于工件上簡介傳遞給轉盤最終給分割器的壓力。

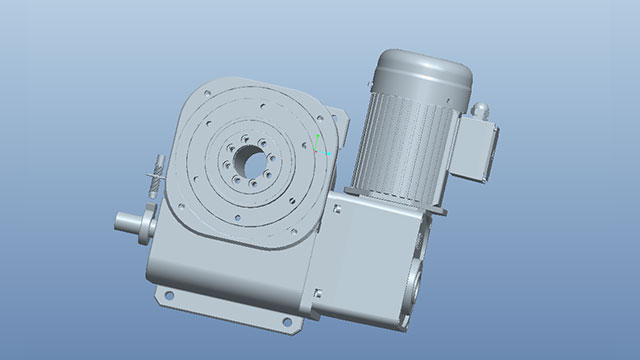

  凸輪分割器的扭矩很重要，扭矩是由轉速和工件夾具重量來決定的，如果太小，整個傳動會受到影響，分割器的主受力部分是凸輪，所以，凸輪分割器的凸輪和曲線，從動輪的大小和安裝尺寸，也就是選型中大小型號的區別。凸輪分割器3d圖-選好型號-出圖-確認-生產-檢驗-出貨。

凸輪分割器的應用基本分為兩大類：

1.帶動圓盤轉動。這種應用是最常見的：有法蘭型凸輪分割器（DF）；平臺桌面型凸輪分割器（DT）；超薄平臺桌面型凸輪分割器（DA）；
圓柱形凸輪分割器（Y）；

2.升降搖擺型，升降分度型。

匯總一下就是： 選型時需要提供以下數據：圓盤直徑，工位數，圓盤轉一圈，轉位時間，從一個工位轉動到下一個工位所需要的時間；轉位時間，從一個工位轉動到下一個工位所需要的時間；靜止時間，轉到目標位置之后停留的時間；
